磁翻板液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由电阻传感器和R/I转换模块组成，该变送器的传感器以捆绑的形式固定在磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动III型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。

不仅能够就地显示，配上液位变送器可将液位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制，

配上液位报警、控制开关，可实现液位或界位的上下限报警和控制

     传感器工作电源：DC12~36V

     输出信号：4~20mA

     防爆等级：BT4

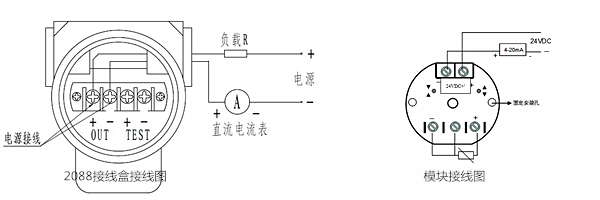

液位变送器接线图

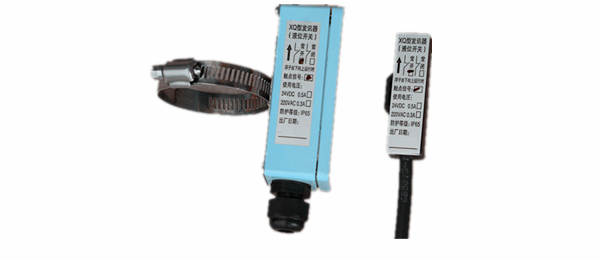

报警触点

触点：3A

电压：12~220V
