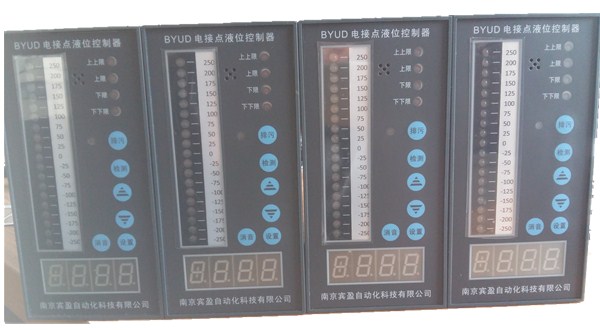

本仪表采用智能化设计，集光柱，LED数码显示，所有参数可自行设定，延用了汽红水绿的特点，使显示清晰。

特点

■汽红水绿颜色分明，清晰。

■便于观察，距离远。

■抗干扰

■可以联锁控制。

■可以模拟量信号输出

■接线端子排设计。

二次仪表技术参数

1工作环境条件

      环境温度：-10℃～+50℃

      相对湿度：＜80%无凝结

2电源：AC220V （±5%），50HZ，电流＜1A

3功耗：＜20VA

4触点容量： 220V AC  3A；30V DC 3A 触点形式： 常开

5模拟量输出:DC 4～20mA：R_L≤500Ω （二线制）

6报警路数：4路，6路

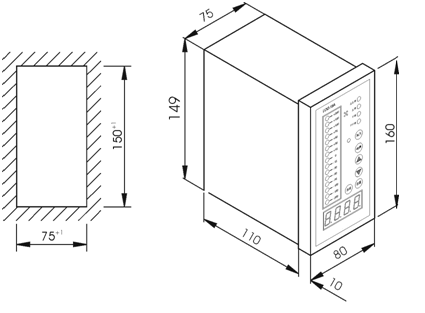

■外形尺寸与开孔尺寸

坚式：外形80×160×120ｍｍ，开孔75×150ｍｍ

横式：外形160×80×120ｍｍ，开孔150×75ｍｍ

图3

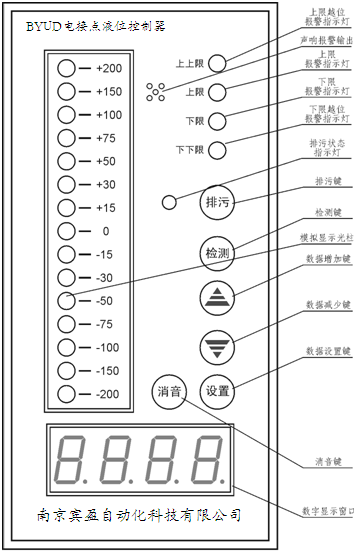

■仪表面板（图4）

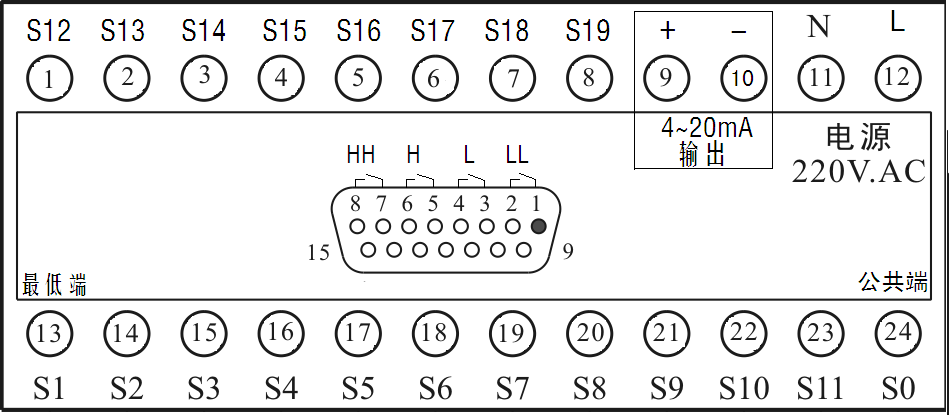

19点仪表接线图

■仪表调试

1数据显示窗口:在正常状态下，显示测量值。在设定状态下，显示被设定参数的符号及设定的数据。

2模拟显示光柱:在正常状态下，模拟显示水绿汽红，测试状态下显示全绿或全红。

3面板参数设置键:

ａ．在设定状态时，用于存储参数的新设定值并选择下一个设定参数。

ｂ．当按键时间超过3s时，用于正常状态与设定状态之间的转换。

4.3.1数据增加键、数据减少键:在进行参数设置时用于修改参数的值。若连续按压该键 , 将快速增加或减少数值。

4.3.2消音键:有报警则蜂鸣器断续音响。为响1秒、停1秒，按下消音按钮则消音，否则持续音响60秒后自动停止。

4.3.3检测键:按下检测键，指示灯全部模拟成水绿状态，再按检测键，全部模拟成汽红状态，再按检测键则返回到正常工作状态。用于检测故障及试灯操作。仪表处于检测状态时，绿灯或红灯为闪亮状态，以与正常工作状态相区别。

4.3.4排污键:按下排污按钮，排污指示灯（黄灯）亮，下限及下下限继电器触点均被切断，但报警指示灯依然正常工作，此时可进行测量筒排污。同时仪表将排污状态写入EEPROM存储器，即使掉电，上电后仪表仍能保持掉电前的状态以防误动作。

■ 内部参数设定:

4.2.1在正常状态下，按设置键并保持3s即进入参数设定状态。在设定状态下，按一下设置键为修改下一个参数；按设置键并保持3s则返回到正常工作状态。参数设定的顺序及符号定义见下表：

仪表出厂默认参数为：  水阻值：ohn=30KΩ

上限越位报警值：上限报警值ALL最高位第一点, AL高位第二点

下限越位报警值：下限报警值AHH最低位第一点,AH低位第二点

■设定操作：

1) 开锁

按设置键3s，待窗口显示“Loc”后，再按设置键，窗口显示“OFF”， 按“▽”或“△”键，使窗口显示“on”。

在窗口显示“OFF”的状态下，则只能浏览参数而不能修改参数。

2) 输入水阻值

按设置键，待显示“ohn”后，再按设置键，窗口显示水阻的数值。按上升键及下降键，使窗口中的数字达到所需的水阻值。

注意：水阻的值是以“kΩ”为单位显示的。

3) 按设置键，用同样的方法输入4个报警值。

在水阻设定中，必须满足下面的关系，否则仪表将不予相应：

ALL≤AL＜AH≤AHH
