SWM22-I 系列高压窗式双色水位计

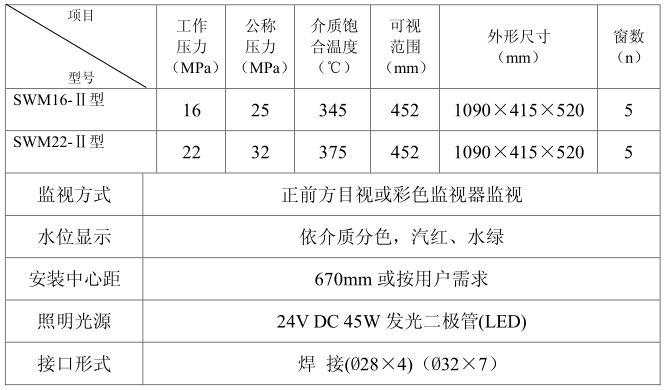

二、技术参数

 水位计分为：有盲区三窗式

                   无盲区五窗式

三， 结构与工作原理

1、外形结构见图(一)

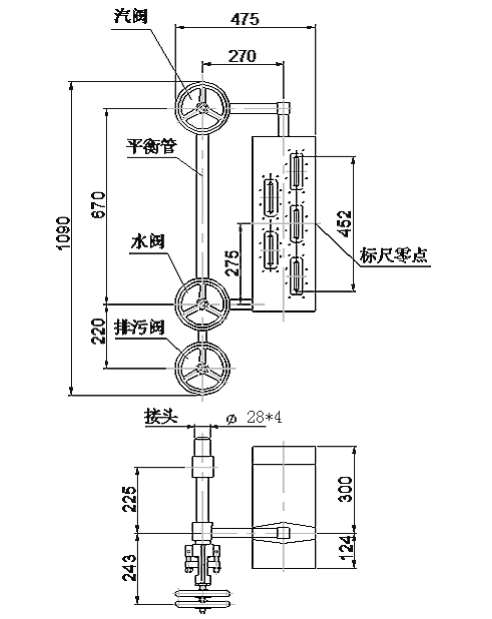

图（一）SWM22-Ⅱ型五窗式外形结构图

注：

1)上图所示水位计下锅炉连接管为Ф 28×4，如用户需要特殊规格请在合同上注明。

2)上图所示水位计标尺零点距水管距离为 275，如用户有特殊要求请在合同上注明。

3)上图所示水位计为我公司规定的右侧水位计方向，左右侧情况请用户订购时注意。

4)如新建锅炉，安装要求管道倾斜度不小于 100：1，汽侧取样管应使取样孔侧高，水侧取样管使取样孔侧低。

2、 原理结构见图(二)

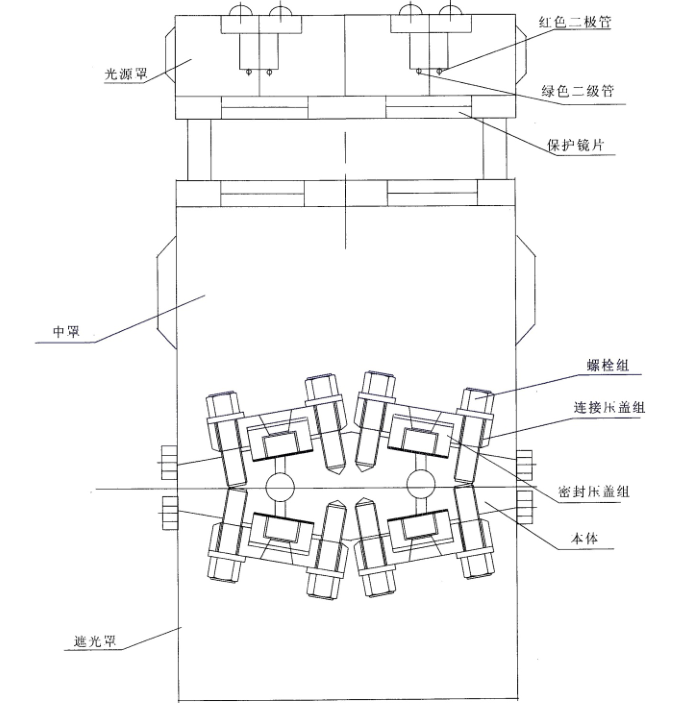

图(二) 无盲区双色水位计原理结构图

3、  工作原理

由光源发出的光通过红、绿滤色镜片，射向水位计本体液腔。在腔内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收。而在腔内液相部分，由于水位的折射使绿光射向正前方，而红光斜射到壁上，因此在正前方观察，显示汽红水绿。

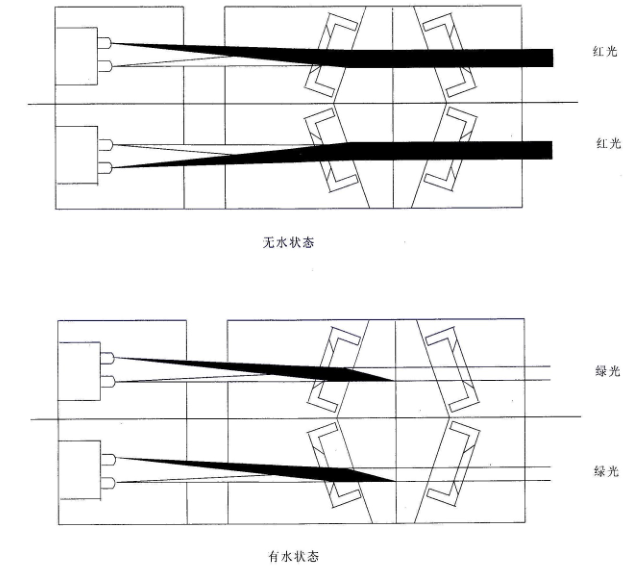

图(三) 双色水位计原理图（发光二极管）
