BYB49H 系列双色水位计广泛用于高，中，低压锅炉汽包和贮存器，罐上直接显示容器内液面位置的一次仪表，具有结构简单，安装轻捷方便

该水位仪表主要由上阀门，下阀门，表体，石英管，平衡管等几大部分组成见（图一）

水位仪表上的法兰与容器上对应的法兰连接组成连通器，根据连通器原理直接显示液位，双色水位计则利用光的折射原理，使汽相呈红色，液相呈绿色。

上，下阀本的内部有保险钢珠一枚，当石英管意外破损时，能自动关闭表体的上，下通道。换过石英开启工作时，保险钢珠通过平衡管取得压力平衡，靠保险钢珠的自重取得复位而正常工作。

主要特点

■清晰地显示液位（汽红液绿）

■具有快速切断保护装置，

■结构简单方便

■安装维护方便

主要技术参数

■工作温度≤450℃

■工作压力≤4.0MPa, ≤6.4MPa, ≤10MPa.

■中心距（mm）350，440，600，670，800，

■石英管外径（mm）ø20,ø22,ø24,ø26,ø29,

■阀门自锁压力：P≥0.3MPa

■照明方式：AC220V，LED发光二极管

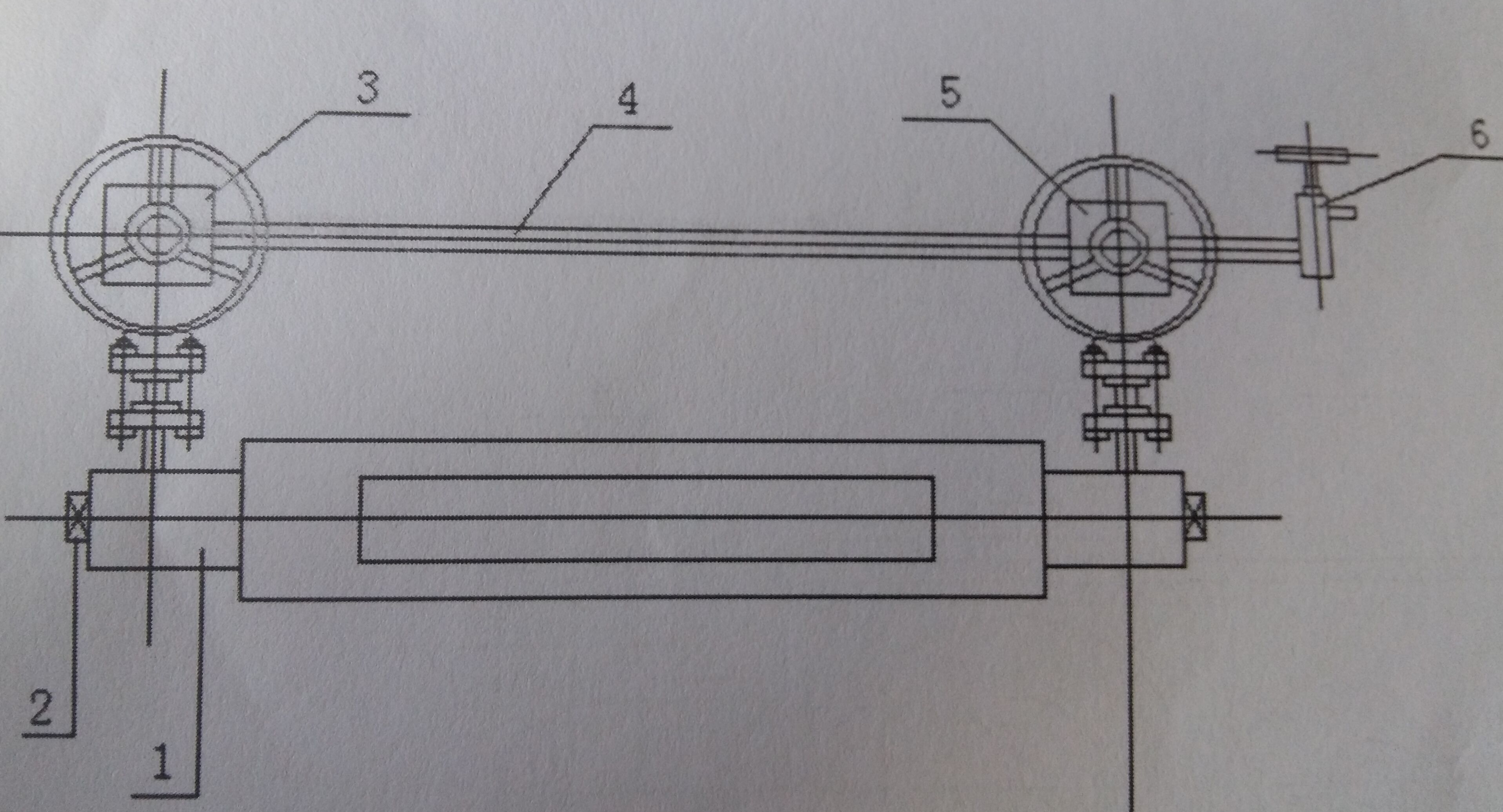

结构图
